開關柜簡介
又叫成套開關或成套配電裝置，屬于金屬封閉開關設備的俗稱。一般指額定電壓3~35kV 、頻率為50Hz，戶內和戶外的金屬封閉開關設備。  以斷路器為主的電氣設備。

近年來，開關柜市場占有率持續增長，故障率也持續上升。
隨著當前我國智能電網建設工程的全面展開及工程進度加快，高壓開關柜行產業在發展中迎來屬于自己的行業機遇。
據南方電網科學研究院統計，2017年高壓開關柜增長8452面，增長率為5.06%；
據南方電網科學研究院統計，2017年高壓開關柜共發生652起緊急重大缺陷。

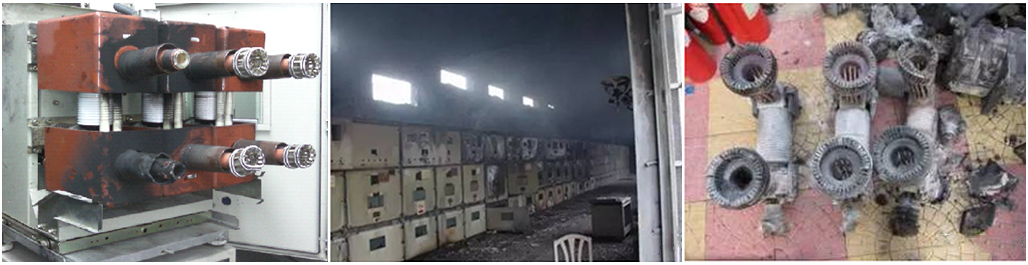

高壓開關柜過熱案例（損失慘重）
2007-4-18日，遵義某主變011斷路器燒毀；
2007-9-12日，遵義某019斷路器燒毀；
2008-6-14日，遵義某006斷路器燒毀；
2009-12-19日，遵義供電局某011斷路器燒毀；
以上案例原因皆是梅花觸指接觸不良。

2009年，浙江省某35kV變電站發生一起10kV開關柜手車觸指燒毀事故，10kV線467開關柜冒煙起火，A相觸指嚴重?zé)龤АＴ蚍治鼋Y(jié)果為“觸指接觸面積不夠、接觸壓力不足”。

開關柜過熱往往會出現“火燒連營” 事故，社會影響巨大。
由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯臨柜，往往造成“火燒連營” 事故，致使多面開關柜燒毀。
2014年11月10日某110kV變電站因?yàn)?0kV開關柜燒毀引發10kV母線故障，造成該變電站全停，部分設備燒毀。

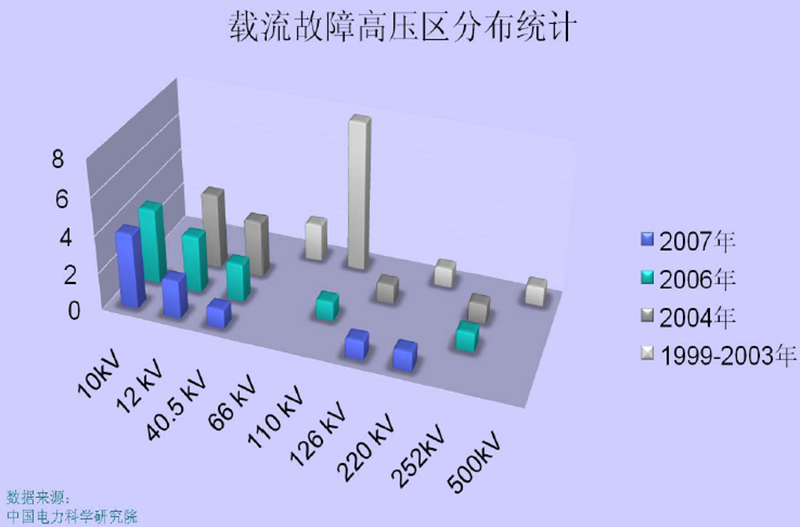

電力公司統計結果表明，高壓開關柜的梅花觸指是載流故障高發部位
開關柜中動、靜觸指故障
開關柜在電力系統中被廣泛應用，是輸配電系統中的重要設備，承擔著開斷和關合電力線路、線路故障保護、監測運行電量數據的重要作用。開關設備因高壓斷路器動、靜觸指接觸不良，加上長期的大電流、觸指老化等因素易致其接觸電阻增大，從而導致長時間發熱、觸指溫升過高甚至最終發生高壓柜燒毀事故。

開關柜梅花觸指接觸壓力檢測的必要性
1.新采購開關柜的觸指接觸壓力需要檢測
南方電網公司組織開展了2013年采購物資專項質量抽檢工作，根據《南方電網公司2013年10kV金屬鎧裝移開式開關柜抽檢工作實施方案》要求，由廣州供電局有限公司承接開展了10kV金屬鎧裝移開式開關柜專項質量抽檢工作，對開關柜進行質量檢測和質量分析。
抽檢情況：
本次共接收到28臺開關柜的樣品，其中10kV金屬鎧裝移開式開關柜24臺，六氟化硫全絕緣緊湊型開關設備4臺。
檢驗結果
本次質量抽檢共開展了28臺開關柜的質量檢驗，共發現11臺存在缺陷，缺陷率為39%，其中短時耐受電流缺陷比例達到了50%，非常嚴重。

2.已運行開關柜的觸指接觸壓力需要定期檢測
當梅花觸指大電流工作時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸指間的接觸壓力繼續降低，接觸電阻加大，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。

3.開關柜使用企業
國家電網公司、南方電網公司
抽檢時，通過短時耐受電流、回路電阻等性能指標的檢測代替觸指壓力的檢測
開關柜檢修時沒有統一標準和規范
石化、煤炭等其它應用企業
開關柜檢修時沒有統一標準和規范

4.開關柜制造企業
1）國外
ABB、西門子開關柜為國外技術、國內組裝。
梅花觸指最早由ABB開始應用到開關柜上，國外多采用ABB的技術。
ABB MNS柜型采用觸指壓力檢測維護，觸指夾緊力檢測儀器由ABB公司委托瑞士KISTLER公司OEM制造，不對外銷售，ABB公司負責檢測服務，費用高且不方便。
西門子開關柜沒有一次觸指檢測儀器和標準。

2）國內
生產制造分工較細，開關柜廠自己不生產梅花觸指，外購觸指，觸指廠家外購彈簧；
沒有統一標準和檢測手段，開關柜企業不進行觸指壓力檢測。
部分單位采用抽查彈簧的拉力來代替觸指夾緊力的檢測。

觸指接觸問題已經引起相關單位和部門的注意
隔離開關觸指壓力檢測已有明確條文規定
國家電網生〔2005〕400號文中的《國家電網公司十八項電網重大反事故措施（試行）》的第11.12條中明確提出“應積極開展高壓隔離開關觸指接觸壓力的測試”。
國家電網生〔2006〕57號文《關于印發國家電網公司輸變電設備評價標準（試行）和關于開展輸變電設備評價工作實施意見的通知》中的《110（66）kV～500kV交流高壓開關和接地開關評價標準（試行）》一文把觸指壓力列為預防性試驗項目。
開關柜觸指與隔離開關觸指性質一樣，且相對隔離開關應用量更大、應用更密集，出現問題危害更大。因此部分單位已經啟動開關柜觸指壓力的檢測工作
需要統一的生產、檢測標準
需要新型、快速、便攜化測量?jī)x器
